Преимущества модели
- Оптимизированная камера дробления
За счет уменьшения количества отбойных плит до одной, увеличен размер дробильной камеры и уменьшено количество соударений между кусками материала. Благодаря снижению линейной скорости верхней точки бил достигнуто оптимальное сочетание количества и силы раздрабливающих ударов.
- Усовершенствованный ротор
«Глубокая» форма ротора увеличивает производительность на 30%. Сокращение простоев, экономия затрат на рабочую силу и изнашиваемые детали. Улучшена способность переработки крупной фракции. Потенциальное энергосбережение – до 20% – повышают КПД дробилки.
- Низкая себестоимость обслуживания
Эксплуатационный ресурс увеличен на 48% за счет возможности переворота изношенной брони дробилки. Данная конструкция снижает стоимость обслуживания и ремонта. Модульный молот позволяет заменять изношенные детали по частям, что уменьшает стоимость замены на 30%.
- Износостойкие изнашиваемые части
Основные узлы дробилки и изнашиваемые части сделаны из жаропрочного износостойкого материала, стойкого с стиранию.
- Высокоэффективный двигатель
Электродвигатель изготовлен в соответствии со стандартами IEC (International Electrotechnical Commission), класс изоляции F, уровень защиты IP54/55.
- Усиленная безопасность
Обеспечение подачи масла с помощью двух насосов – при нехватке давления или застоя масла происходит автоматическая аварийная остановка дробилки.
- Маслостанция с воздушным охлаждением.
Входящая в комплект оборудования масляная станция имеет воздушное охлаждение и систему автоматического запуска отопления в зимнее время года.
Комплектация
- Дробилка.
- Двигатель.
- Маслостанция.
- Шкаф управления.
Констуктивная схема
1. Шкив.
2. Отверстие для слива масла.
3. Входное отверстие.
4. Подшипниковый узел в сборе.
5. Нижнее кольцо.
6. Нижняя пластина.
7. Ротор в сборе.
8. Верхняя отбойная плита
9. Износостойкая плита.
10. Предохранительный фланец ротора.
11. Камера дробления.
12. Загрузочный бункер.
13. Верхнее кольцо.
14. Дозирующий стол.
15. Распределительная обечайка.
16. Фланец питания.
17. Нижняя отбойная плита.
18. Било.
19. Верхняя пластина.
20. Распределительный конус.
21. Било.
22. Разгрузочное окно.

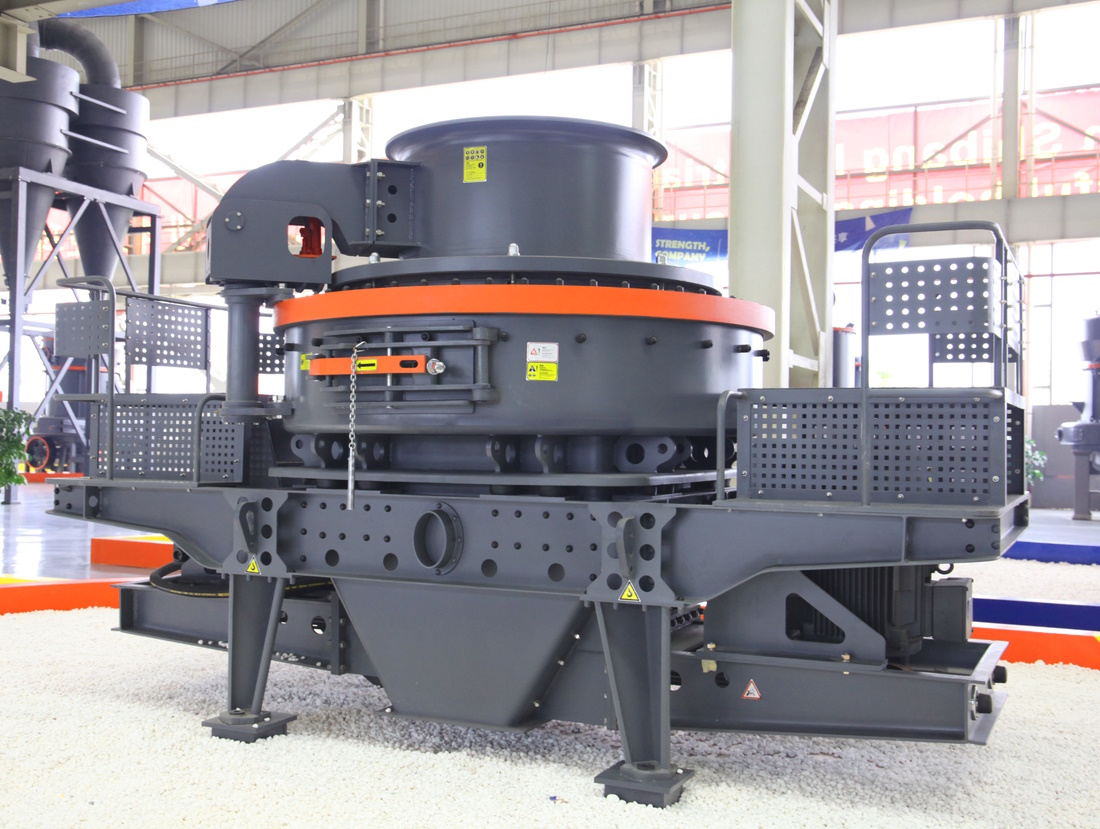

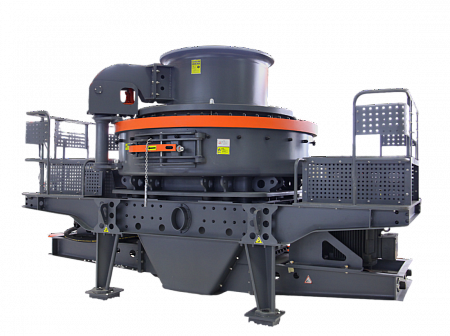

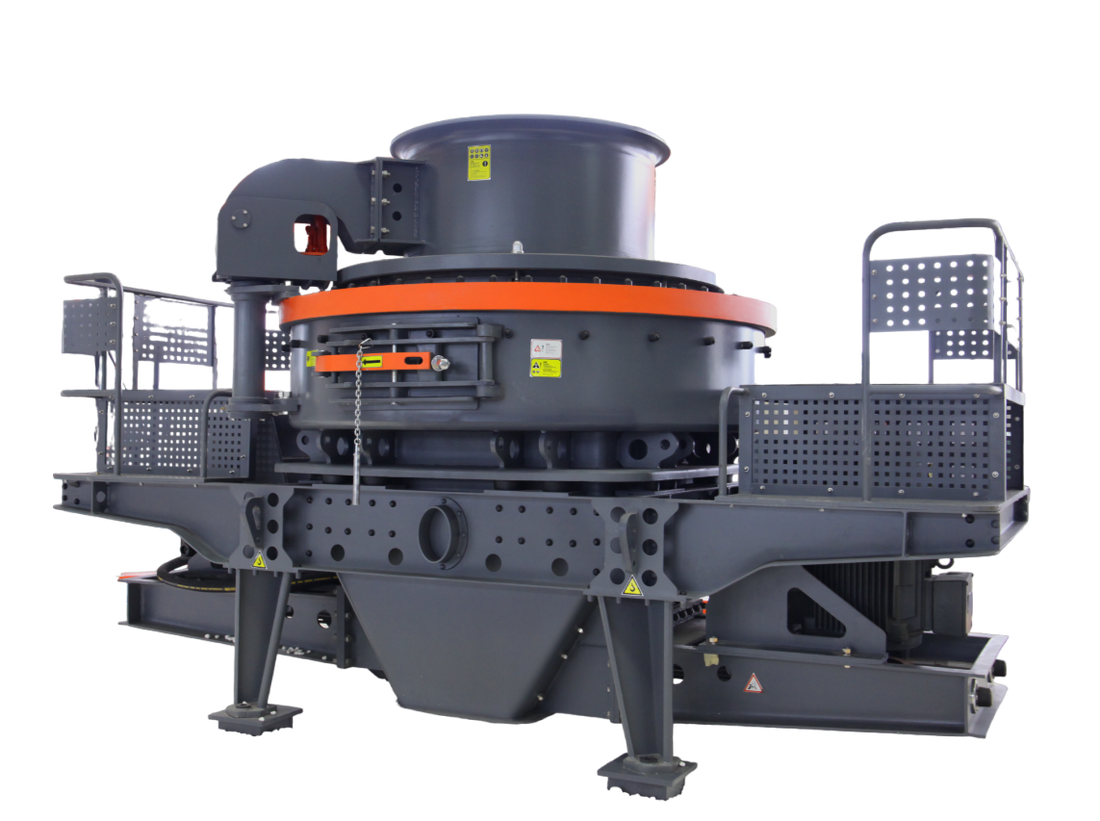

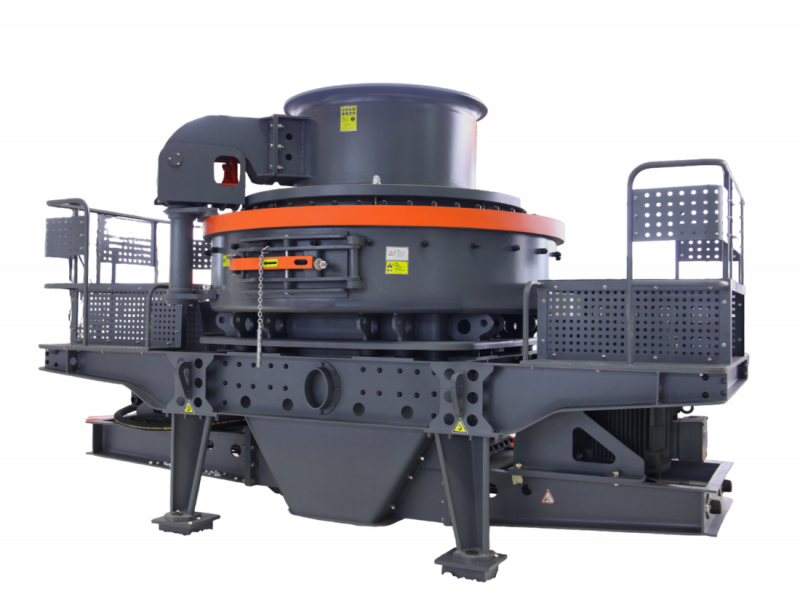

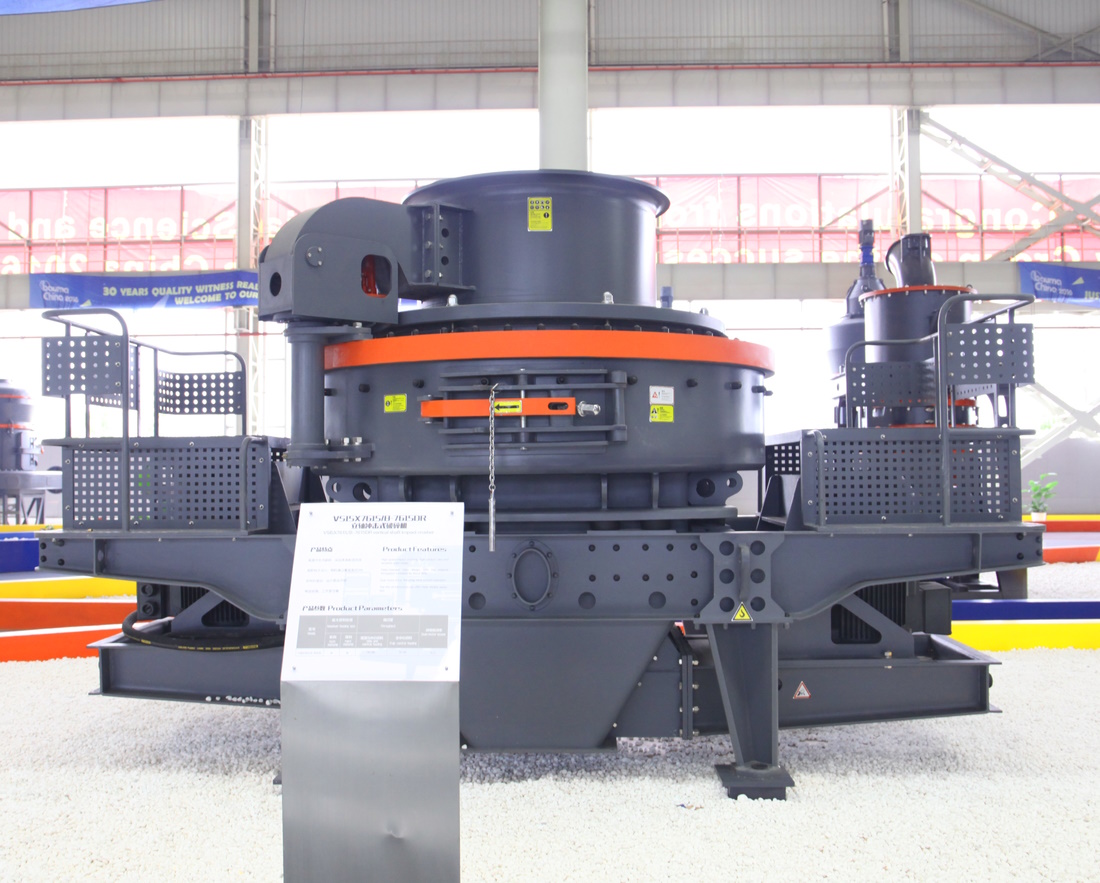

Центробежная ударная дробилка LIMING VSI5X-7615
Заказать товар
Производительность:
- сырье засыпают в центр и стороны: 150-280 т/ч;
- сырье засыпают в центр: 70-140 т/ч.
- сырье засыпают в центр и стороны: 150-280 т/ч;
- сырье засыпают в центр: 70-140 т/ч.
