Преимущества модели
- Выдерживает сильные удары.
Конструкция из разъемной стальной рамы обеспечивает ударопрочность подвижной плиты.
Над подвижной плитой установлена сверхпрочная защитная пластина.
- Защита от перегрузки.
При попадании не дробимого материала в дробилку, специальный кронштейн предохраняет дробилку от поломки.
- Высокопрочный материал внутренней отделки
Пластина плиты и боковая защитная пластина изготовлены из стали с высоким содержанием марганца. Пластина кронштейна - серый чугун, эксцентриковый вал - высокопрочная кованая сталь. Детали изготавливаются путем многократной термообработки и дефектоскопии и обладают достаточной жесткостью и прочностью.
- Простота эксплуатации и обслуживания
Большая пропускная способность, за счет крутого угла установки распорной плиты и криволинейного профиля дробящих плит. Централизованная система смазки для защиты подшипников и уплотнения от попадания посторонних частиц. Симметричная конструкция щек и переворот щеки позволяет увеличить срок службы станка.
Область применения
Щековые дробилки серии PE широко применяют следующих отраслях промышленности:
- в металлургической;
- в химической;
- в горнодобывающей;
- в строительной.
Комплектация
- Дробилка.
- Двигатель.
Констуктивная схема
1. Нижний фиксатор
2. Подвижная щека
3. Тяга
4. Натяжная пружина
5. Распорная плита
6. Передний вкладыш распорной плиты
7. Гнездо распорной плиты
8. Регулирующий клин
9. Гнездо подшипника
10. Шкив
11. Эксцентриковый вал
12. Внешний подшипник
13. Корневой подшипник
14. Балансир
15. Маховик
16. Отбойник
17. Фиксатор подвижной плиты
18. Боковая футеровка
19. Неподвижная плита
20. Подвижная плита
21. Станина

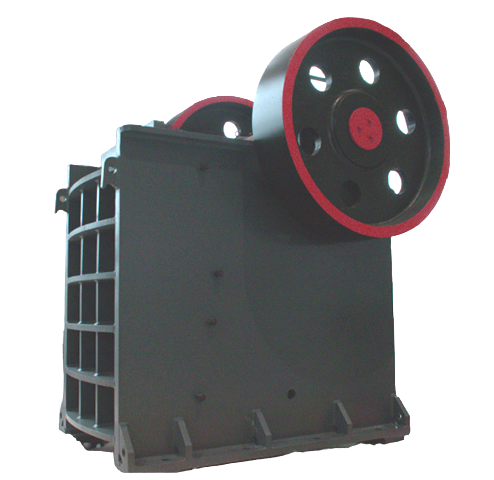

Щёковая дробилка Liming PE 750х1060
Заказать товар
- Макс размер исх материала: 630 мм.
- Размер выхода: 80-140 мм.
- Производительность: 110-250 т\ч.
- Размер выхода: 80-140 мм.
- Производительность: 110-250 т\ч.
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Характеристики
Модель | PE 750х1060 |
Вес (кг) | 27 000 |
